หม้อแปลงชนิดแห้ง

หม้อแปลงชนิดแห้งคืออะไร?

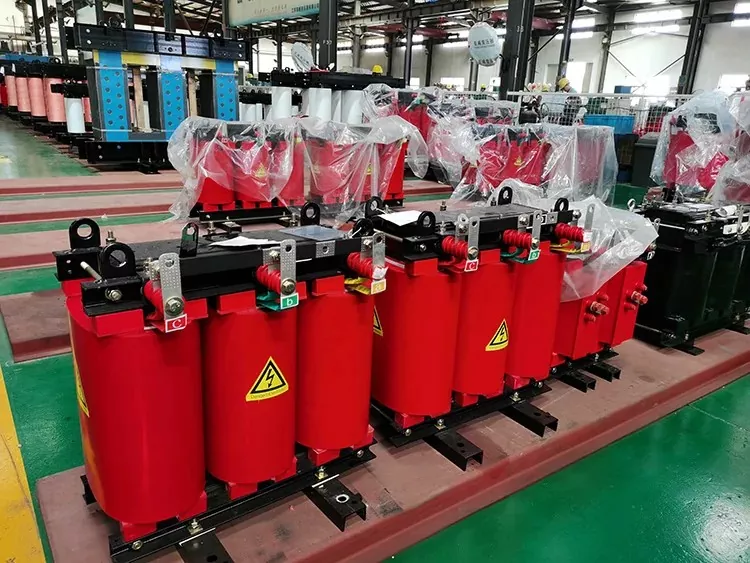

Lugao ยืนยันในการซื้อวัสดุที่มีคุณภาพสูงและผู้เชี่ยวชาญทำการตรวจสอบคุณภาพในแต่ละขั้นตอนการผลิตเพื่อให้แน่ใจว่าคุณภาพของผลิตภัณฑ์สำเร็จรูปเป็นไปตามมาตรฐาน หม้อแปลงชนิดแห้งเป็นหม้อแปลงไฟฟ้าชนิดหนึ่งที่ไม่ได้ใช้สื่อฉนวนของเหลว แต่อาศัยสื่อฉนวนที่เป็นของแข็งสำหรับฉนวนและการกระจายความร้อน ใช้การระบายความร้อนทางอากาศตามธรรมชาติหรือการระบายความร้อนด้วยอากาศสำหรับการกระจายความร้อนเสริม โดยทั่วไปแล้วขดลวดจะถูกหล่อในอีพอกซีเรซินเพื่อให้ได้คุณสมบัติทนต่อฝุ่นที่ทนความชื้นและทนต่อความชื้นและลัดวงจร เนื่องจากลักษณะที่ปราศจากน้ำมันปราศจากมลพิษและมีสัญญาณรบกวนต่ำจึงใช้โดยทั่วไปในพื้นที่ที่มีความต้องการด้านความปลอดภัยสูงเช่นพื้นที่ที่อยู่อาศัยโรงพยาบาลและรถไฟใต้ดิน

ประโยชน์ของหม้อแปลงชนิดแห้ง

1. การคุ้มครองความปลอดภัยและสิ่งแวดล้อม

หม้อแปลงชนิดแห้งไม่ได้ใช้น้ำมันเป็นสื่อกลางและอีพอกซีเรซินมีคุณสมบัติในการขยายตัวเองดังนั้นคุณไม่จำเป็นต้องกังวลเกี่ยวกับอันตรายจากไฟไหม้หรือความเสี่ยงต่อมลพิษที่เกิดจากการรั่วไหลของน้ำมัน

2. การปรับตัวด้านสิ่งแวดล้อมที่แข็งแกร่ง

พวกเขาสามารถทำงานได้ตามปกติในภูมิภาคที่มีความสูงและความชุ่มชื้นสูง ที่อยู่อาศัยที่ได้รับการป้องกันสูงช่วยปกป้องหน่วยได้อย่างมีประสิทธิภาพให้ความต้านทานต่อฝุ่นและความชื้น

3. การยอมรับทางสังคมที่แข็งแกร่ง

หม้อแปลงประเภทแห้งจะให้เสียงน้อยที่สุดในระหว่างการทำงานและสามารถติดตั้งโดยตรงในพื้นที่ที่มีประชากรหนาแน่น พวกเขามีมูลค่าการรีไซเคิลสูงและอัตราการกู้คืนวัสดุสูง

4. การใช้พื้นที่สูง

การออกแบบโครงสร้างขนาดกะทัดรัดช่วยประหยัดพื้นที่พื้นและช่วยให้การติดตั้งแบบฝังตัวโดยตรงพร้อมระยะห่างจากการระบายความร้อนน้อยที่สุดระหว่างอุปกรณ์ คุณสามารถปรับใช้อุปกรณ์อื่น ๆ เพื่อใช้งานควบคู่

5. ต้นทุนการบำรุงรักษาต่ำ

ไม่จำเป็นต้องมีการทดสอบคุณภาพน้ำมันหรือการกรองน้ำมัน เพียงทำความสะอาดฝุ่นพื้นผิวจากหน่วยลดขั้นตอนการบำรุงรักษาสำหรับผู้ปฏิบัติงาน

ส่วนประกอบหลักของหม้อแปลงชนิดแห้ง

1. แกนกลาง

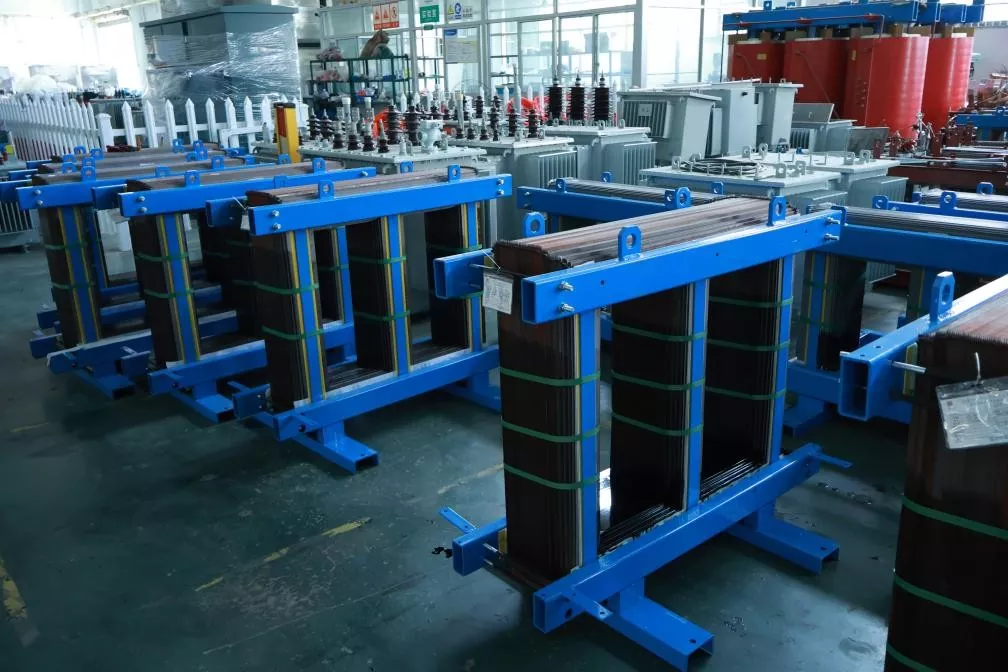

แผ่นเหล็กซิลิกอนรีดเย็นแบบแม่เหล็กสูงหรือวัสดุอัลลอยอสัณฐานมักใช้ ผู้ประกอบการปลอดภัยในการกำหนดค่าลามิเนตเพื่อสร้างวงจรแม่เหล็ก

2. ขดลวด

ขดลวดแรงดันสูงจะถูกคั่นด้วยกระดาษฉนวน ขดลวดแรงดันไฟฟ้าต่ำมีแผลที่มีลวดทองแดงกลมหลายชั้น เมื่อต้องรับมือกับกระแสน้ำสูง โดยทั่วไปวิธีการเชื่อมต่อ DYN11 และ YYN0 จะใช้ จำนวนการหมุนในขดลวดกำหนดอัตราส่วนแรงดันไฟฟ้า

3. ฉนวนกันความร้อน

อีพ็อกซี่เรซินเป็นวัสดุฉนวนของแข็งที่ใช้กันมากที่สุดในหม้อแปลงชนิดแห้ง มันมีคุณสมบัติการขยายตัวเองและปลอดภัยสูง มันแยกขดลวดออกจากแกนกลางและเติมช่องว่างระหว่างขดลวดซึ่งจะช่วยเพิ่มความต้านทานของหม้อแปลงต่อการสลายแรงดันไฟฟ้าและทำให้มั่นใจได้ว่าการส่งแรงดันไฟฟ้าที่เสถียร

4. ระบบทำความเย็น

การระบายความร้อนจากธรรมชาติเหมาะสำหรับหม้อแปลงชนิดแห้งขนาดเล็ก ในแอปพลิเคชั่นโหลดสูงจำเป็นต้องมีการระบายความร้อนด้วยอากาศด้วยพัดลม

5. ที่อยู่อาศัย

ที่อยู่อาศัยสามารถปรับแต่งตามสภาพแวดล้อมของพื้นที่การใช้งาน สำหรับภูมิภาคชายฝั่งขอแนะนำให้ใช้วัสดุสแตนเลสที่ทนต่อการกัดกร่อน

6. แตะสวิตช์

ไม่มีการเปลี่ยนโหลดโหลดปรับแรงดันไฟฟ้าโดยการเปลี่ยนจำนวนการหมุนที่คดเคี้ยว การตั้งค่าการแตะทั่วไป ได้แก่ ± 2 × 2.5% และ± 5%
