ย่อยหม้อแปลงประเภทกล่องประเภทอย่างไร?

เครื่องย่อยหม้อแปลงประเภทกล่องส่วนใหญ่แบ่งออกเป็นประเภทต่อไปนี้ตามโครงสร้างการออกแบบและสถานการณ์แอปพลิเคชัน

1. substation ประเภทกล่องประกอบ ‌

ชุดและหม้อแปลงไฟฟ้าแรงดันสูงและแรงดันต่ำได้รับการติดตั้งในกล่องโลหะและทางเดินการดำเนินการถูกทิ้งไว้ในกล่องเพื่อการบำรุงรักษาและการทำงานที่ง่าย อย่างไรก็ตามมันมีขนาดค่อนข้างใหญ่และไม่ค่อยมีการใช้ในปัจจุบัน

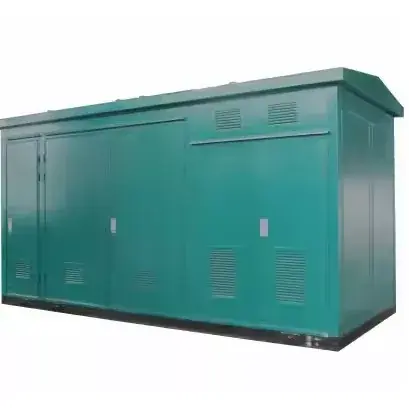

2. ‌ คอมมิวต์ย่อยประเภทกล่องย่อยประเภทกล่อง (หม้อแปลงประเภทกล่องยุโรป)

แทนที่จะใช้ชุดอุปกรณ์ที่สมบูรณ์ที่มีอยู่การควบคุมแรงดันไฟฟ้าสูงและต่ำและการป้องกันอุปกรณ์ไฟฟ้าจะถูกรวมเข้าด้วยกันโดยตรงในกล่องเพื่อสร้างขนาดกะทัดรัดทั้งหมด การออกแบบพิจารณาว่าไม่ต้องบำรุงรักษาไม่จำเป็นต้องใช้ทางเดินในการดำเนินการและกล่องมีขนาดเล็ก อย่างไรก็ตามขนาดเล็กทำให้เหมาะสำหรับสถานการณ์แอปพลิเคชันที่หลากหลายเช่นย่านที่อยู่อาศัยหม้อแปลงสาธารณะในเมือง ฯลฯ

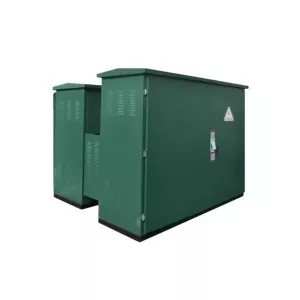

3. ‌ intengrated substation ประเภทกล่อง (หม้อแปลงประเภทกล่องอเมริกัน)

อุปกรณ์ควบคุมและป้องกันแรงดันสูงนั้นง่ายขึ้นและอุปกรณ์กระจายแรงดันไฟฟ้าสูงและต่ำและตัวถังหม้อแปลงจะถูกรวมเข้ากับถังน้ำมันหม้อแปลงเพื่อสร้างขนาดกะทัดรัดทั้งหมด อย่างไรก็ตามสถานีย่อยประเภทกล่องแบบบูรณาการมีขนาดเล็กกว่าใกล้กับหม้อแปลงน้ำมันที่มีความจุเท่ากันและมีเพียงประมาณหนึ่งในสามของหม้อแปลงชนิดกล่องยุโรป

4. transformer กล่องใต้พื้นดิน ‌

โครงสร้างคล้ายกับของหม้อแปลงกล่องยุโรป แต่ได้รับการปรับให้เหมาะสมสำหรับข้อกำหนด "ใต้ดิน" และแบ่งออกเป็นสองรูปแบบ: กึ่งฝังและฝังอย่างเต็มที่ อย่างไรก็ตามมันใช้พื้นที่เล็ก ๆ และแม้กระทั่งไม่ได้ครอบครองพื้นที่พื้นดินซึ่งเหมาะสำหรับพื้นที่ขาดแคลนที่ดินในเมือง

5. transformer กล่องห้องโดยสาร profabricated ‌

มันดูคล้ายกับภาชนะบรรจุและประกอบด้วยกล่องสำเร็จรูปอุปกรณ์การเปลี่ยนแปลงพลังงานทุติยภูมิอุปกรณ์เสริมในห้องโดยสาร ฯลฯ มีการผลิตและประกอบในโรงงานแล้วส่งไปยังไซต์เพื่อติดตั้ง เหมาะสำหรับโครงการขนาดใหญ่และซับซ้อนและมีความฉลาดและมาตรฐานในระดับสูง

6. ‌ miniaturized box transformer‌

มันเป็นหม้อแปลงกล่องยุโรปที่มีเลย์เอาต์ "รูปทรง" ซึ่งมีขนาดเล็กกว่าและเหมาะสำหรับสถานที่ต่าง ๆ เช่นถนนสายหลักในเมืองและถนนที่วุ่นวาย มันใช้พื้นที่เล็ก ๆ (โดยปกติจะน้อยกว่า 3 ตารางเมตร) มีประสิทธิภาพที่เหนือกว่าและใช้งานง่ายและบำรุงรักษา

มีสถานีย่อยกล่องหลากหลายประเภทแต่ละตัวมีโครงสร้างที่เป็นเอกลักษณ์และสถานการณ์ที่ใช้งานได้ สองประเภทที่พบบ่อยที่สุดคือหม้อแปลงกล่องสไตล์ยุโรปและหม้อแปลงกล่องสไตล์อเมริกันซึ่งมีลักษณะเฉพาะและขนาดเล็กตามลำดับ; หม้อแปลงกล่องใต้ดินและหม้อแปลงกล่องขนาดเล็กเป็นวิธีแก้ปัญหาการขาดแคลนที่ดินในเมือง หม้อแปลงกล่องประเภทห้องโดยสารสำเร็จรูปเหมาะสำหรับโครงการขนาดใหญ่และซับซ้อน
