หม้อแปลงแบบแห้งสามชนิด: โซลูชันการกระจายที่ปลอดภัยและมีประสิทธิภาพ

ภาพรวม:

หม้อแปลงแบบแห้งแบบสามเฟสเป็นหม้อแปลงไฟฟ้าที่ไม่ได้ใช้สื่อฉนวนของเหลว (เช่นน้ำมัน) ซึ่งเป็นทางเลือกที่ปลอดภัยและเป็นมิตรกับสิ่งแวดล้อมสำหรับหม้อแปลงไฟฟ้าที่ใช้น้ำมัน หม้อแปลงชนิดแห้งใช้อากาศหรือวัสดุที่เป็นของแข็ง (เช่นอีพอกซีเรซิน) แทนน้ำมัน การออกแบบนี้ จำกัด ความเสี่ยงของการรั่วไหลของน้ำมันและไฟอย่างมากทำให้เหมาะสำหรับการติดตั้งในร่มในสภาพแวดล้อมเชิงพาณิชย์ที่อยู่อาศัยและอุตสาหกรรม หม้อแปลงประเภทแห้งมีความน่าเชื่อถือสูงข้อกำหนดการบำรุงรักษาต่ำและการปรับตัวให้เข้ากับสภาพแวดล้อมที่หลากหลาย พวกเขาได้รับความนิยมมากขึ้นจากแอพพลิเคชั่นที่ยั่งยืนและครอบครองตำแหน่งที่สำคัญในระบบพลังงานที่ทันสมัย

โครงสร้างพื้นฐานและหลักการทำงาน:

องค์ประกอบโครงสร้างหลัก

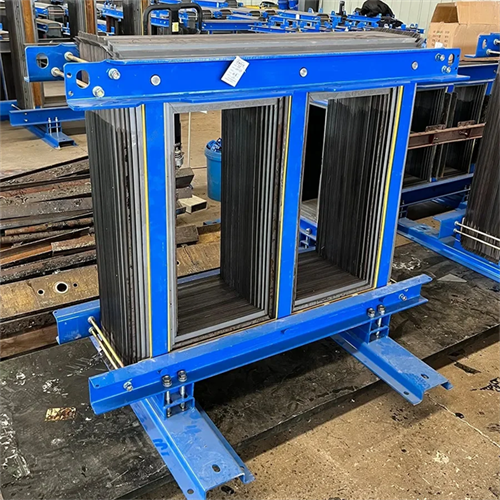

CORE: ทำจากแผ่นเหล็กซิลิกอนที่ผ่านการซึมผ่านของแม่เหล็กสูงเพื่อลดการสูญเสียกระแสวนและการถ่ายโอนฟลักซ์แม่เหล็กที่มีประสิทธิภาพ

การคดเคี้ยว: ขดลวดแรงดันไฟฟ้าสูงและแรงดันไฟฟ้าต่ำถูกห่อหุ้มด้วยอีพอกซีเรซินหรือวัสดุฉนวนของแข็งอื่น ๆ เพื่อเพิ่มความทนทานและความต้านทานต่อปัจจัยด้านสิ่งแวดล้อม มักใช้ตัวนำอลูมิเนียมหรือทองแดง

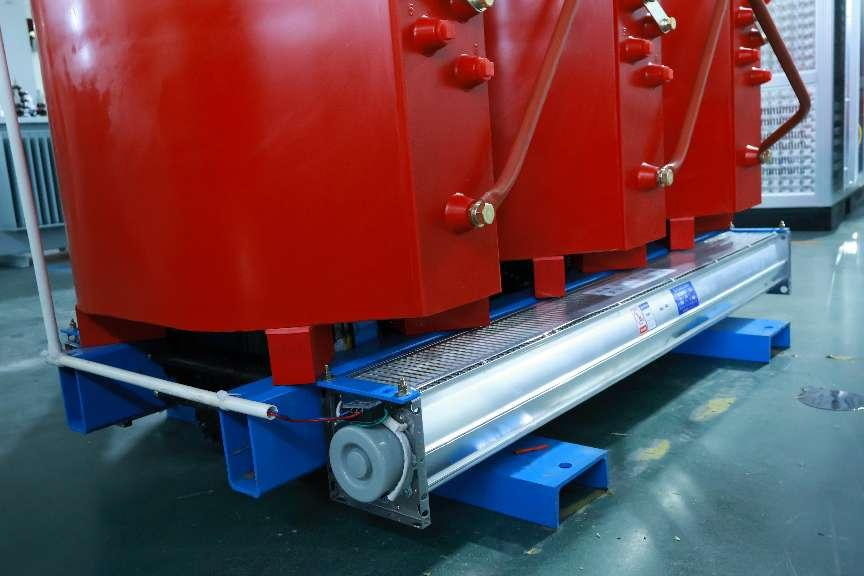

ระบบระบายความร้อน: พึ่งพาการพาความร้อนตามธรรมชาติ (AN) หรือการบังคับให้อากาศเย็น (AF) ผ่านพัดลมการระบายความร้อนทางอากาศตามธรรมชาติ (AN): อาศัยการพาความร้อนตามธรรมชาติของอากาศเพื่อกระจายความร้อนด้วยโครงสร้างที่เรียบง่ายและเสียงรบกวนต่ำ บังคับให้อากาศเย็น (AF): เร่งการไหลของอากาศผ่านพัดลมในตัวช่วยเพิ่มประสิทธิภาพการกระจายความร้อนและช่วยให้การทำงานของโอเวอร์โหลดระยะสั้นการออกแบบบางอย่างใช้วัสดุทนความร้อนเพื่อควบคุมความร้อน

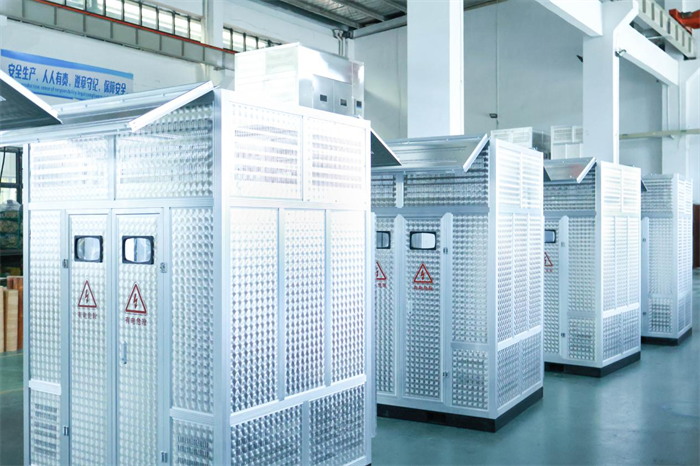

ตัวเรือนป้องกัน: ตัวเรือนที่ทนทานทำจากสแตนเลสหรือโลหะเคลือบช่วยปกป้องส่วนประกอบภายในจากฝุ่นความชื้นและความเสียหายทางกล

หลักการทำงาน:

หลักการทำงานหลักของหม้อแปลงประเภทแห้งขึ้นอยู่กับกฎของการเหนี่ยวนำแม่เหล็กไฟฟ้าของฟาราเดย์ เมื่อสลับกระแสไฟฟ้าผ่านการขดลวดหลัก (ขดลวดหลัก) ของหม้อแปลงฟลักซ์แม่เหล็กสลับจะถูกสร้างขึ้นในแกนเหล็กซึ่งจะทำให้เกิดแรงไฟฟ้า (แรงดันไฟฟ้า) ในม้วนทุติยภูมิ (ม้วนทุติยภูมิ) โดยการปรับอัตราส่วนการเลี้ยวของการคดเคี้ยวหลักไปยังคดเคี้ยวรองแรงดันไฟฟ้าสามารถเพิ่มขึ้น (เพิ่ม) หรือลดลง (ก้าวลง)

คุณสมบัติทางเทคนิคหลัก:

FireProof: ติดตั้งวัสดุฉนวนคุณภาพสูงเพื่อกำจัดอันตรายจากไฟไหม้มันเหมาะมากสำหรับศูนย์กลางการค้าหรือสภาพแวดล้อมที่มีการจราจรสูง

การบำรุงรักษาต่ำ: ไม่จำเป็นต้องมีการทดสอบน้ำมันหรือการตรวจสอบการรั่วไหลซึ่งจะช่วยลดค่าใช้จ่ายในการดำเนินงาน

ความสามารถในการปรับตัวด้านสิ่งแวดล้อม: ทนต่อความชื้นฝุ่นและสารเคมีเหมาะสำหรับความหลากหลายของสภาวะที่รุนแรง

ประสิทธิภาพการใช้พลังงาน: การออกแบบขั้นสูงสามารถบรรลุประสิทธิภาพได้มากถึง 98% และการสูญเสียที่ไม่มีโหลดต่ำ

การออกแบบขนาดกะทัดรัด: น้ำหนักเบาและประหยัดพื้นที่เหมาะสำหรับการติดตั้งในสภาพแวดล้อมที่มีพื้นที่ จำกัด

รูปแบบโครงสร้างของหม้อแปลงประเภทแห้ง:

1. ประเภทเปิด: มันเป็นรูปแบบที่ใช้กันทั่วไป ร่างกายของมันสัมผัสโดยตรงกับบรรยากาศ เหมาะสำหรับสถานที่ที่มีความชื้นค่อนข้างสูงและมาตรฐานอุณหภูมิ โดยทั่วไปมีวิธีการระบายความร้อนสองวิธี: การระบายความร้อนด้วยตนเองและการระบายความร้อนด้วยลม

2. ประเภทที่ปิด: ร่างกายอยู่ในเปลือกปิดและไม่ได้สัมผัสโดยตรงกับบรรยากาศ เงื่อนไขการกระจายความร้อนไม่ดี ส่วนใหญ่จะใช้ในการขุดและเป็นของประเภทกันระเบิด)

3. ประเภทการหล่อ: อีพอกซีเรซินหรือการหล่อเรซินอื่น ๆ ใช้เป็นฉนวนหลัก มันมีโครงสร้างที่เรียบง่ายและขนาดเล็ก เหมาะสำหรับหม้อแปลงที่มีความจุน้อยกว่า

การเลือกหม้อแปลงชนิดแห้ง:

1. ประเภทโหลด

โหลดทั่วไป (เช่นอาคารเชิงพาณิชย์และโรงงาน): ต้องการการกระจายหม้อแปลงแบบแห้งมาตรฐาน

โหลดพิเศษ (เช่นอินเวอร์เตอร์อุปกรณ์วงจรเรียงกระแสและการเชื่อมต่อกริดพลังงานใหม่): การปราบปรามฮาร์มอนิกหรือหม้อแปลงความจุโอเวอร์โหลดสูงจำเป็นต้องได้รับการปรับแต่ง

แรงกระแทกโหลด (เช่นเตาอาร์คและเครน): เลือกรุ่นที่มีความทนทานต่อการลัดวงจรที่แข็งแกร่งและความสามารถในการสำรองซ้ำซ้อน

2. สภาพแวดล้อมการติดตั้ง

พื้นที่ในร่ม/ปิดล้อม: ต้องพิจารณาเงื่อนไขการระบายอากาศเปิด (AN/AF) หรือการออกแบบปิด (CST)

สภาพแวดล้อมกลางแจ้ง/รุนแรง (ความชื้นสูง, สเปรย์เกลือ, ฝุ่น): ระดับการป้องกัน IP55, ขดลวดอีพอกซีเรซินและเครื่องทำความร้อนต่อต้านการชดเชย

พื้นที่ไวไฟและระเบิด (เช่นเหมืองและพืชเคมี): เลือกแบบจำลองที่ได้รับการรับรองจากการระเบิด (เช่น Ex D IIB T4)

การพัฒนาในอนาคตของหม้อแปลงประเภทแห้ง:

ประสิทธิภาพสูงและการประหยัดพลังงานและการประยุกต์ใช้วัสดุใหม่

1. การทำให้เป็นจุดศูนย์กลางของแกนโลหะผสมอสัณฐาน

การสูญเสียการสูญเสียของหม้อแปลงหม้อแปลงแบบแห้งโลหะผสมอสัณฐานนั้นต่ำกว่าแผ่นเหล็กซิลิกอนแบบดั้งเดิม 60% ~ 80% ในอนาคตเมื่อต้นทุนของวัสดุอสัณฐานลดลงส่วนแบ่งการตลาดจะเพิ่มขึ้นอย่างมีนัยสำคัญ

2. การสำรวจวัสดุที่เป็นตัวนำยิ่งยวด

ขดลวด superconducting (HTS) ที่อุณหภูมิสูงสามารถส่งกระแสไฟฟ้าได้ด้วยความต้านทานเกือบเป็นศูนย์ ขณะนี้พวกเขาอยู่ในช่วงห้องปฏิบัติการและการค้าจำเป็นต้องผ่านคอขวดของระบบทำความเย็นอุณหภูมิต่ำ

3. วัสดุฉนวนที่เป็นมิตรกับสิ่งแวดล้อม

อีพ็อกซี่เรซินยางซิลิโคนและวัสดุที่ย่อยสลายได้อื่น ๆ แทนที่เรซินแบบดั้งเดิมเพื่อลดการปล่อยก๊าซคาร์บอนไดออกไซด์

วัสดุสารหน่วงไฟที่ปราศจากฮาโลเจน (เช่นยางซิลิโคนเซรามิก) เป็นไปตามกฎระเบียบด้านสิ่งแวดล้อมที่เข้มงวดเช่น EU ROHS 3.0

บทสรุป

หม้อแปลงแบบแห้งแบบสามเฟสมีความสำคัญต่อการพัฒนากริดที่ปลอดภัยยั่งยืนและชาญฉลาด เผชิญกับโอกาสและความท้าทายในอนาคต Lugao Power Co. , Ltd. ยังคงสร้างสรรค์สิ่งใหม่ ๆ และปรับปรุงเทคโนโลยีการผลิต มีความมุ่งมั่นที่จะปฏิบัติตามข้อกำหนดการกระจายพลังงานของลูกค้าทั่วโลกและสร้างหม้อแปลงแบบแห้งที่ทันสมัยซึ่งให้บริการกริดอัจฉริยะในอนาคต เลือก Lugao เพื่อปกป้องโครงการกระจายพลังงานของคุณ
