หม้อแปลงน้ำมันที่ใช้น้ำมันสามเฟส: อุปกรณ์หลักในระบบพลังงาน

ภาพรวม

หม้อแปลงน้ำมันที่ใช้น้ำมันสามเฟสเป็นอุปกรณ์ที่ขาดไม่ได้และสำคัญในระบบส่งกำลังและการกระจายพลังงาน มันแปลงพลังงานไฟฟ้าจากระดับแรงดันไฟฟ้าหนึ่งไปอีกระดับหนึ่งในขณะที่รักษาความถี่ไม่เปลี่ยนแปลง หม้อแปลงชนิดนี้ใช้กันอย่างแพร่หลายในระบบพลังงานแรงดันไฟฟ้าปานกลางและสูงเนื่องจากมีประสิทธิภาพสูงความน่าเชื่อถือและเศรษฐกิจ ในโครงสร้างของเครือข่ายการกระจายที่ทันสมัยหม้อแปลงน้ำมันที่ใช้น้ำมันสามเฟสจะมีบทบาทสำคัญมากขึ้นเรื่อย ๆ ด้วยการพัฒนาอย่างรวดเร็วของสังคมหม้อแปลงน้ำมันที่ใช้น้ำมันสามเฟสจะยังคงอัพเกรดต่อไป

โครงสร้างพื้นฐานและหลักการทำงาน

องค์ประกอบโครงสร้างหลัก

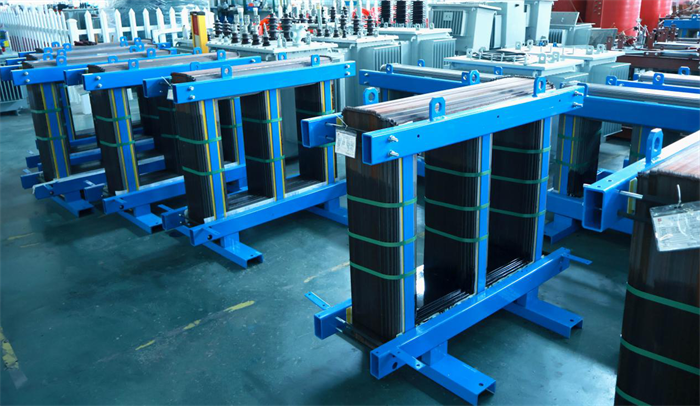

แกนเหล็ก: มันทำจากแผ่นเหล็กซิลิกอนที่มีความสามารถสูงซ้อนกันเพื่อสร้างระบบวงจรแม่เหล็กและลดการสูญเสียของ Eddy

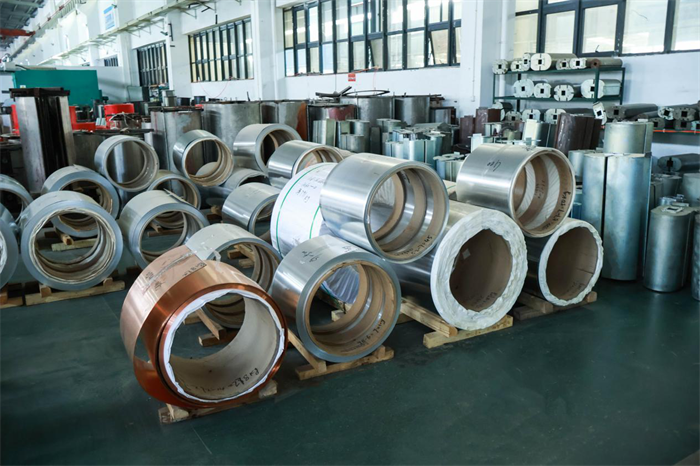

ม้วน: มีการคดเคี้ยวแรงขดลวดแรงสูงและการขดลวดแรงดันต่ำมักจะแผลด้วยตัวนำทองแดงหรืออลูมิเนียม

น้ำมันฉนวน: เป็นสื่อฉนวนและความเย็นน้ำมันแร่หรือน้ำมันเอสเตอร์สังเคราะห์มักจะใช้

ถังน้ำมัน: ภาชนะที่ปิดผนึกซึ่งถือลำตัวหม้อแปลงและน้ำมันฉนวน

อุปกรณ์กระจายความร้อน: รวมถึงอ่างล้างจานความร้อนท่อความร้อนหรือพัดลมระบายความร้อน

อุปกรณ์ป้องกัน: มาตรวัดระดับน้ำมัน, วาล์วบรรเทาแรงดัน, รีเลย์ก๊าซ ฯลฯ

หลักการทำงาน

หม้อแปลงน้ำมันที่ใช้น้ำมันสามเฟสทำงานตามหลักการของการเหนี่ยวนำแม่เหล็กไฟฟ้า เมื่อการขดลวดหลักเชื่อมต่อกับแหล่งพลังงาน AC ฟลักซ์แม่เหล็กสลับจะถูกสร้างขึ้นในแกนเหล็กซึ่งทำให้เกิดแรงไฟฟ้าในการคดเคี้ยวทุติยภูมิ โดยการเปลี่ยนอัตราส่วนการเลี้ยวของขดลวดหลักและทุติยภูมิแรงดันไฟฟ้าสามารถเพิ่มขึ้นหรือลดลง

คุณสมบัติทางเทคนิคหลัก

ประสิทธิภาพสูง: ประสิทธิภาพของหม้อแปลงไฟฟ้าที่ใช้น้ำมันสามเฟสที่ทันสมัยสามารถเข้าถึงได้มากกว่า 98%

ประสิทธิภาพการกระจายความร้อนที่ดี: น้ำมันฉนวนไม่เพียง แต่ให้ฉนวนกันความร้อนเท่านั้น

ความแข็งแรงของฉนวนสูง: ระบบฉนวนกระดาษน้ำมันสามารถทนต่อความเครียดแรงดันสูงได้

ความสามารถในการโอเวอร์โหลด: มีความสามารถในการโอเวอร์โหลดระยะสั้นบางอย่าง

ชีวิตที่ยืนยาว: ชีวิตการออกแบบมักจะ 25-30 ปีและอาจนานขึ้นด้วยการบำรุงรักษาที่เหมาะสม

การจำแนกประเภทและแอปพลิเคชัน

การจำแนกตามการใช้งาน

Power Transformer: ใช้ในระบบส่งกำลังและการกระจายพลังงานด้วยความจุตั้งแต่ KVA หลายร้อยถึงหลายร้อย MVA

หม้อแปลงกระจาย: ใช้สำหรับการกระจายพลังงานเทอร์มินัลมักจะไม่เกิน 2500kVA

หม้อแปลงพิเศษ: เช่นหม้อแปลงไฟฟ้าเตาไฟฟ้าหม้อแปลงเครื่องปรับเปลี่ยน ฯลฯ

การจำแนกตามวิธีการระบายความร้อน

การระบายความร้อนด้วยตนเองของน้ำมัน (onan): อาศัยการพาความร้อนตามธรรมชาติของน้ำมันและการพาความร้อนตามธรรมชาติของอากาศ

การระบายความร้อนด้วยอากาศน้ำมัน (ONAF): เพิ่มพัดลมเพื่อบังคับให้อากาศเย็นลง

การไหลเวียนของการไหลเวียนของอากาศน้ำมัน (OFAF): ปั๊มน้ำมันบังคับให้การไหลเวียนของน้ำมันและการระบายความร้อนด้วยพัดลม

การไหลเวียนของน้ำมันการไหลเวียนของน้ำมัน (OFWF): ปั๊มน้ำมันการไหลเวียนน้ำมันบังคับให้ใช้น้ำมันและเครื่องทำน้ำเย็น

การบำรุงรักษาและการวินิจฉัยข้อผิดพลาด

รายการบำรุงรักษาทั่วไป

การตรวจจับคุณภาพน้ำมัน: การทดสอบแรงดันไฟฟ้าการสลายน้ำมันอย่างสม่ำเสมอปริมาณความชื้นค่ากรดและก๊าซละลาย

การทดสอบฉนวนที่คดเคี้ยว: การวัดความต้านทานที่คดเคี้ยวและความต้านทานฉนวนกันความร้อน

การตรวจสอบเชิงกล: ตรวจสอบตัวยึด, กลไกการทำงานของตัวเปลี่ยนแตะ ฯลฯ

การบำรุงรักษาระบบทำความเย็น: ทำความสะอาดหม้อน้ำตรวจสอบพัดลมและปั๊มน้ำมัน

ความผิดพลาดและการรักษาทั่วไป

อายุฉนวน: ทำนายโดยการวิเคราะห์ก๊าซที่ละลาย (DGA) ในน้ำมัน

การเสียรูปที่คดเคี้ยว: การตรวจจับโดยการวิเคราะห์การตอบสนองความถี่

การรั่วไหลของน้ำมัน: การซ่อมแซมและเติมน้ำมันในเวลาที่เหมาะสม

Tap Changer Failure: การบำรุงรักษาและการเปลี่ยนชิ้นส่วนที่สึกหรอเป็นประจำ

แนวโน้มการพัฒนา

น้ำมันฉนวนที่เป็นมิตรกับสิ่งแวดล้อม: น้ำมันเอสเตอร์ที่ย่อยสลายได้ทางชีวภาพแทนที่น้ำมันแร่ธาตุ

อัจฉริยะ: ระบบตรวจสอบออนไลน์แบบบูรณาการเพื่อให้ได้การบำรุงรักษาสภาพ

แอปพลิเคชั่นวัสดุใหม่: AMORPHOUS Alloy Core ช่วยลดการสูญเสียที่ไม่โหลด

การออกแบบขนาดกะทัดรัด: ลดปริมาณและเพิ่มความหนาแน่นของพลังงาน

บทสรุป

ในอนาคตหม้อแปลงที่มีประสิทธิภาพสูงขึ้นชีวิตที่ยาวนานขึ้นและการสูญเสียที่ลดลงจะช่วยสร้างเครือข่ายพลังงานที่น่าเชื่อถือและเป็นสีเขียวมากขึ้นและให้การสนับสนุนที่แข็งแกร่งสำหรับการเปลี่ยนแปลงพลังงานทั่วโลก Lugao จะเพิ่มประสิทธิภาพการออกแบบและปรับปรุงคุณภาพของผลิตภัณฑ์ให้สอดคล้องกับแนวโน้มของการพัฒนาเพื่อตอบสนองความต้องการที่หลากหลายของลูกค้าทั่วโลกและมุ่งมั่นที่จะให้บริการโซลูชั่นการกระจายพลังงานคุณภาพสูงจาก Lugao
